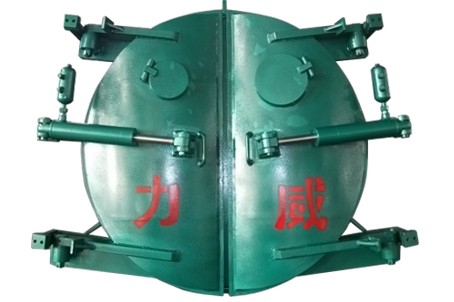

湖南力威液壓設備有限公司生產的節能型自由側翻式拍門采用“自由側翻式”替代傳統“懸吊式”結構，減少了水流阻力損失，并具有可靠的自閉能力，阻力系數只有傳統拍門的1/4~1/5，對于中低揚程泵站裝置效率可提高4%以上，節能效果顯著，榮獲水利部“最具推廣價值的創新產品”稱號。
公司擁有強大的產品研發和制造能力，目前生產的自由側翻式拍門產品系列從圓形DN400（mm）到DN3000(mm)，方形自由側翻式拍門最大可生產 4000x4000(mm)；近年來，自由側翻式拍門產品已成功應用于我國20多個省市的新建泵站、泵站更新改造項目及城市市政項目，為建設節能型社會做出了重要貢獻。
本公司對節能型自由側翻式拍門擁有首創發明專利，掌握產品生產制造核心技術，為行業內享有盛譽的國內第一品牌。
▲性能參數：
公稱壓力： 1.0~1.6Mpa 阻力系數：≤0.1
使用溫度：0°C~80°C 水頭損失：＜0.04m
開啟角度：80°以上 裝置效率：73%
開啟時間：5~10S 節約電能：22.5%
關閉時間：3~18S 設計水頭：≤15m

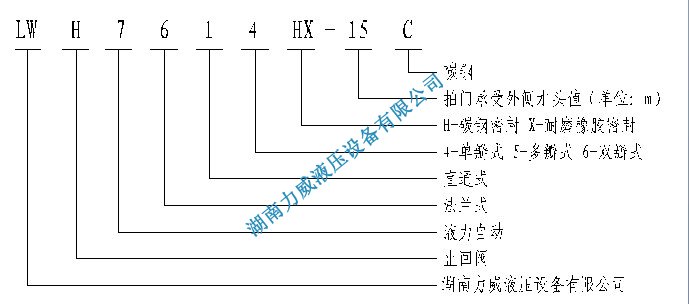

▲ 型號說明
選型舉例：LWH7614HX-15C
節能型自由側翻式拍門、法蘭式聯接、雙重密封、拍門外側水頭值為15m、閥體材料為碳鋼。
選型訂貨說明：
1、 因用戶實際工況不同，實際最大外形尺寸可能有差異，均以實際尺寸為準；
2、 選型訂貨時，請注明名稱、型號及規格，對于圓形單開門因開門分左右兩方向，用戶需根據實際工況選擇好正確的開門方向，同時請注明是電排還是自排，外河淹沒水頭、設計揚程，裝機揚程等；
3、 拍門安裝時，注意保證拍門傾角和設計一致，基礎預埋件的法蘭尺寸和螺孔分布應與本公司的拍門法蘭尺寸、螺孔分布一致；
4、 拍門并排安裝于基礎同一立面時，兩拍門之間最大外形間距應保持≥350mm；
5、 當拍門安裝于封閉型壓力水箱時，拍門吊裝入口尺寸應大于拍門的最大外形尺寸；
6、 泵站改造更換拍門，請?jiān)谟嗀洉r(shí)一并提供原預埋件的法蘭尺寸、螺孔對稱中心距、分布數量等技術參數；
7、 對于電排，DN≥2000（mm）的拍門原則上必須安裝緩沖裝置，防止拍門關閉時產生巨大的撞擊聲。
